Cellguard akuston valvonta

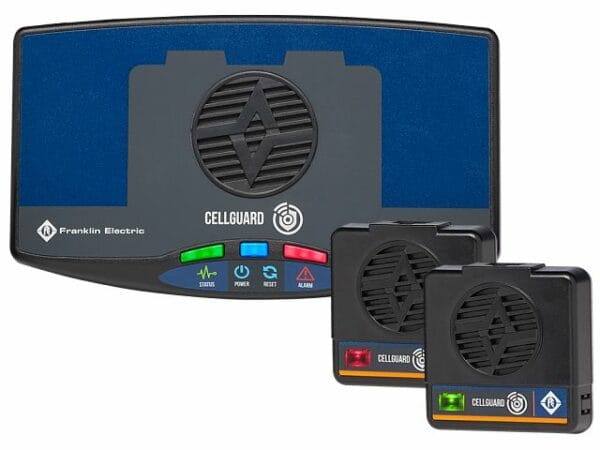

CELLGUARD Wireless

CELLGUARD™ Wireless, on langaton akuston valvontajärjestelmä (BMS), joka tarjoaa tarkan ja luotettavan indikaation akun terveydentilasta: jännitteen, lämpötilan ja konduktanssin seurannan ja analyysin kautta.

VARMISTA KÄYTTÖAIKA EDISTYNEELLÄ24/7 ETÄVALVONNALLA

Saat etäyhteyden tietoihin, joita tarvitset varmennettujen sähköjärjestelmien ennakoivaan ylläpitoon ja välttääksesi seisokkeja. Vahvan häiriönkestävyyden ansiosta CELLGUARD™ Langaton akustonvalvontajärjestelmä sopii hyvin voimalaitoksiin, datakeskuksiin, telekommunikaatiojärjestelmiin sekä DC-laitteisiin, joissa AC-rippeli on suodatettu.

EDISTYKSELLINEN LAITTEISTO
CELLGUARD™ Langaton akustonvalvontajärjestelmä pystyy valvomaan enintään 16 akkkustringiä, jossa voi olla enintään 300 akkua / string ja tukee jopa 600 sensoria per BCU.

KESKUSYKSIKKÖ BCU
Hallitsee akkusensorien testitoimintoja, kerää testidataa ja kommunikoi verkkoliitännän kanssa TCP/IP:n kautta ja saa virtansa akkustringin jännitteestä konvertterinsa kautta. Tukee MODBUS TCP/IP:tä, jolla voidaan integroitua rakennuksen infrastruktuuriin.

AKKUSENSORI
Sensori kytketään akkuun ja se saa käyttöjännitteensä valvomastaan akusta. Minimoi kaapelointia, asennuskustannuksia ja huoltoa. Sensori mittaa yksittäisen akun konduktanssin, jännitteen, välikytkennän resistanssin ja lämpötilan valvonnan. Yhteensopiva VRLA ja VLA akkujen kanssa.

VISUAALINEN TILANOSOITIN
Akun kunto voidaan nähdä myös laitetasolla. Sensori ilmaisee LEDien väreillä akun tilan, jolloin henkilöstö voi nopeasti paikantaa akut, jotka vaativat huomiota.

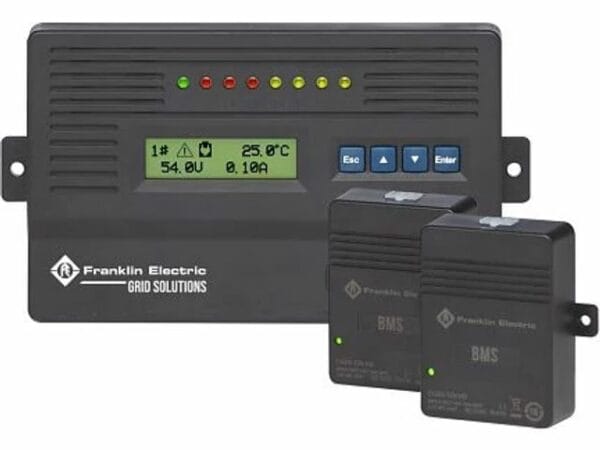

CELLGUARD Wired

CELLGUARD™ langallinen akustonvalvontajärjestelmä (BMS) tarjoaa taloudellisen, mutta erittäin tarkan ja luotettavan paikallisakuston etäanalyysin sovelluksissa, joissa on suuri sähkömagneettiinen häiriö. Suorituskykyindikaattorien avulla varmistetaan jatkuva valvonta 24/7 ja mahdollistetaan ennakoivan ylläpidon suunnittelu ja huolto.

Kun akustojen suorituskyky on kunnossa, voidaan varmistaa tärkeiden kuormien keskeytymätön varmistus silloin, kun sitä eniten tarvitaan.

Langallinen viestintä
Sisäisen resistanssin mittaus
Luotettava laitteisto
Akkujen voimavarojen hallinta

LUOTETTAVA LAITTEISTO

CELLGUARD™ Langallinen akustonvalvontajärjestelmä on ideaalinen kaikkiin tehtäväkriittisiin DC voimalaitteisiin, kuten UPSit, datakeskukset, junat / metrot, lentokentät, telelaitteet, voimalaitokset, tuotantolaitokset sekä myös palo- ja turvallisuusjärjestelmät.

Akkusensori
Sensori pystyy valvomaan akun sisäistä resistanssia, jännitettä ja lämpötilaa. Se tuottaa näin kattavan analyysin akun terveydentilasta. Sensoreita tarvitaan yksi / akku.

Ohjausmoduuli
Ohjausmoduuli tallentaa kriittiset suorituskykyyn liittyvät elementit, mukaan lukien hälytykset ja purkaustapahtumat. Hälytysparametrit ja -rajat hallitaan ohjausmoduulin kautta. Se myös lähettää reaaliaikaista järjestelmätietoa verkkopohjaisen CELLTRAQ™ Akustonvalvontaohjelman (BMS) kautta.

Ohjausmoduuli voi kommunikoida RS485, Ethernet, MODBUS/RTU, MODBUS/TCP, ja SNMP protokollien kanssa. BMS:stä johdetut tiedot on helppo integroida useimpiin kolmansien osapuolten järjestelmiin.

Stringisensori ja virtamuunnin
Stringisensorimoduuleja tarvitaan yksi per akkustringi. Yhdessä virtamuuntimen kanssa on mahdollista valvoa stringijännitettä, -virtaa ja ympäristön lämpötilaa.

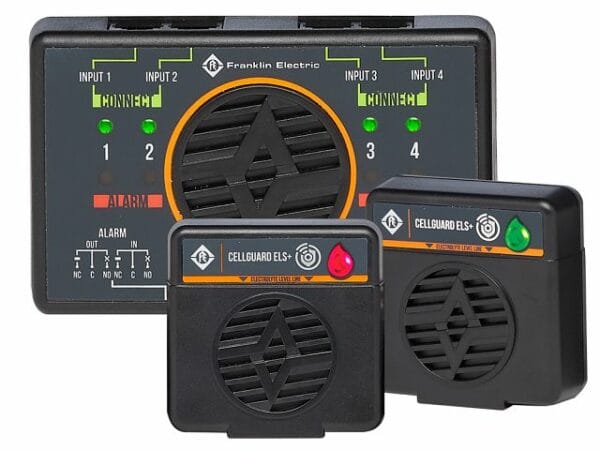

CELLGUARD ELS+

CELLGUARD™ ELS+ Elektrolyytin tasonmittausjärjestelmä tarjoaa luotettavan elektrolyytin tason ja lämpötilan valvonnan avoimille lyijyakuille (VLA) kaikille jännitteille, koille tai malleille, joita käytetään voimalaitoksien, telekommunikaation, datakeskuksien ja teollisuuden akkukäyttösovelluksissa.

CELLGUARD™ ELS+ Elektrolyytin tasonmittausjärjestelmä ei häiritse VLA akkujen toimintaa. Se hoitaa 24/7 tasonmittausvalvonnan ja parantaa käyttöturvallisuutta antamalla hälytyksen, jos akun lämpötila on epänormaali.

Etäseurantavalmiudet
Visuaalinen hälytys
NERC PRC-005 mukainen
Helppo asennus

KESKITIN (HUB)
Sensorit kytkeytyvät yhteiseen keskittimeen (hub), josta saadaan virta sensoreille sekä hälytykset järjestelmästä. Keskitin yhdistää yksittäiset sensorihälytykset kaikista sensoreista yhteiseen rele-kontaktiin. LED-valo ilmaisee kunkin sensorin tilan, jonka perusteella hälytyksen aiheuttanut yksikkö tunnistetaan paikallisesti.

ELEKTROLYYTIN PINNANMITTAUSSENSORI
Sensorit antavat LED-merkkivalon, jonka perusteella huollettavat VLA-akut tunnistetaan visuaalisesti. Sensorit on kytketty sarjaan vierekkäisiin sensoreihin modulaarikaapeleilla sensoriketjun luomiseksi.

SENSORIKETJU
Sensoriketjuja voidaan lisätä valvontajärjestelmään lisäämällä toinen keskitin ja yhdistää niiden relelähdöt. Kaapelireititys optimoidaan kytkennässä komponenttien välillä tekemällä ketjutus keskitin-anturi ja anturi-anturi ilman ylimääräistä kaapelointia.

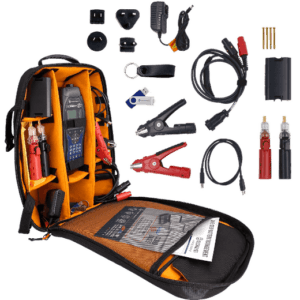

CELLTRON™
Käsitesterit

Nopeat, käyttäjäystävälliset ja korkealuokkaiset käsitesterit, CELLTRON™ Advantage & Celltron Secure Power

Tutustu

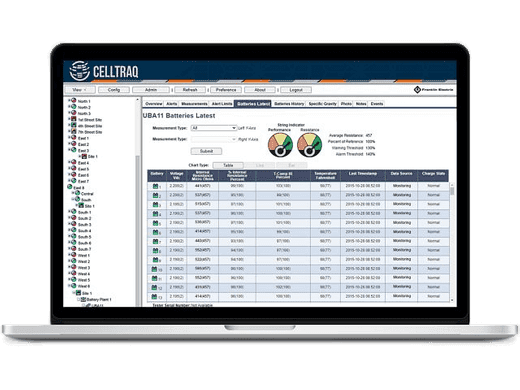

CELLTRAQ ™
ohjelmistot

Ohjelmisto akkujärjestelmästä kerätyn datan hallintaan. Tietoja kerätään käyttämällä CELLTRON ™ -akkutestereitä tai CELLGUARD ™ -akunvalvontajärjestelmiä.
